كيف يتحول درابزين من الحجر الجيري إلى مجموعة مكونات قابلة للبناء

قد يبدو الدرابزين المصنوع من الحجر الجيري بعد اكتماله كعنصر معماري واحد متصل. أما في عملية الإنتاج، فهو عبارة عن نظام من مكونات منفصلة.

تختلف أشكال الدرابزين، والأعمدة المتكررة، والقاعدة السفلية، والقطع الطرفية، والزوايا، ووصلات الجدران أو السلالم المجاورة. يجب تحديد كل قطعة وتصنيعها وفحصها وتعبئتها لضمان إمكانية تجميع النظام وفقًا لرسومات المشروع.

ولهذا السبب، لا ينبغي تسعير أو إنتاج درابزين حجري مخصص من خلال تصميم واحد فقط.

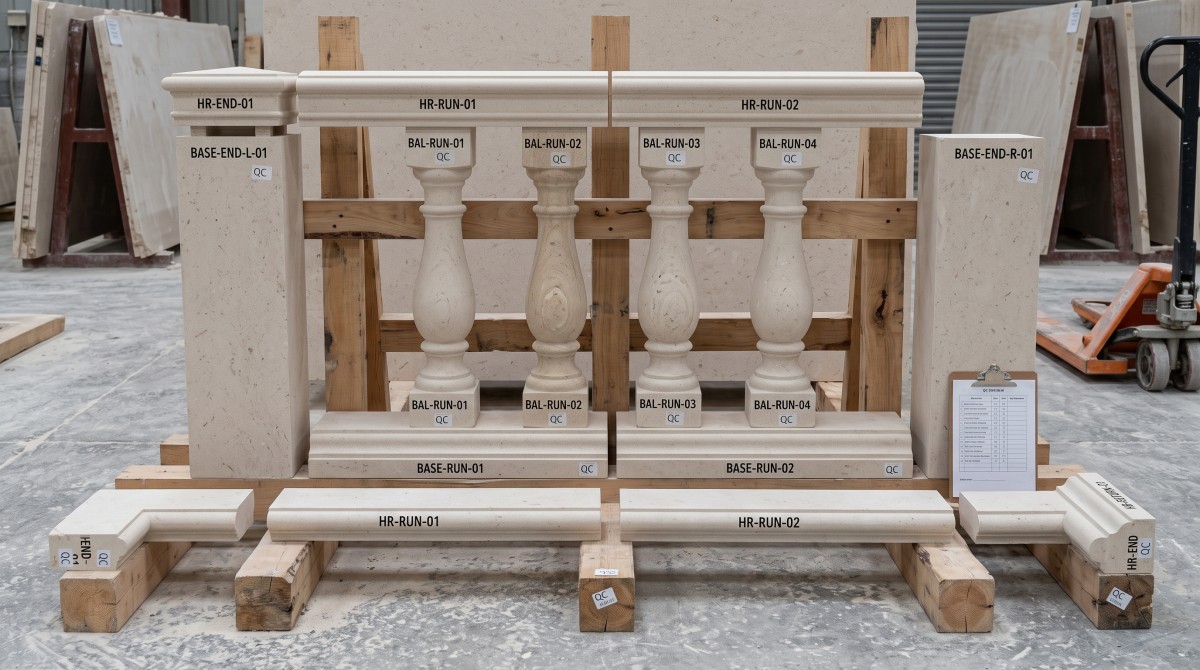

المكونات الرئيسية

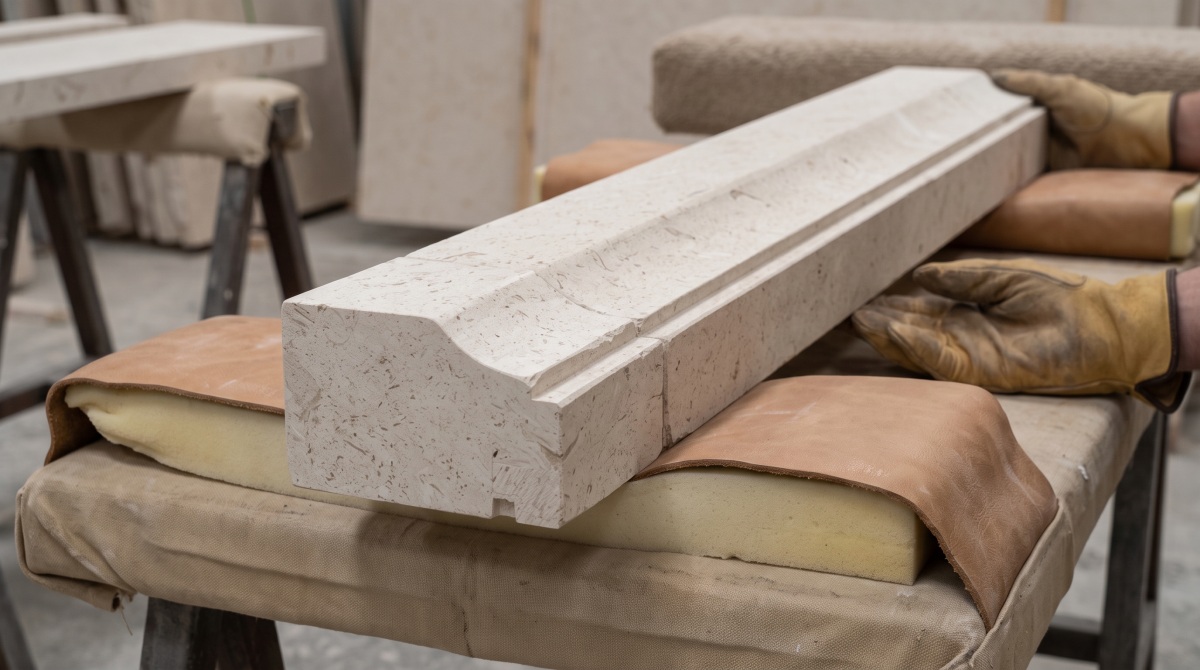

درابزين أو قطعة تغطية

يشكل القضيب العلوي الخط المرئي المتصل للدرابزين. وقد يتضمن شكله أسطحًا منحنية، وأخاديد، وحوافًا مشطوفة، ومناطق ارتكاز مسطحة، ووصلات بين الأجزاء.

لأغراض مراجعة الإنتاج، يجب أن يحدد الرسم المقطع الجانبي، وطول كل قطعة، ومواقع الوصلات، وشروط النهاية، وأي قطع زاوية أو قطع إرجاع.

قد يلزم تقسيم القضبان الطويلة إلى أطوال عملية للنقل والتركيب. وينبغي أن يتبع هذا التقسيم التصميم وإمكانية الوصول إلى الموقع، بدلاً من أن يُقرر بعد بدء التصنيع فقط.

الدرابزين

الدرابزينات عناصر رأسية متكررة. ويعتمد إيقاعها البصري على الشكل والارتفاع والاتجاه والتباعد المتناسق.

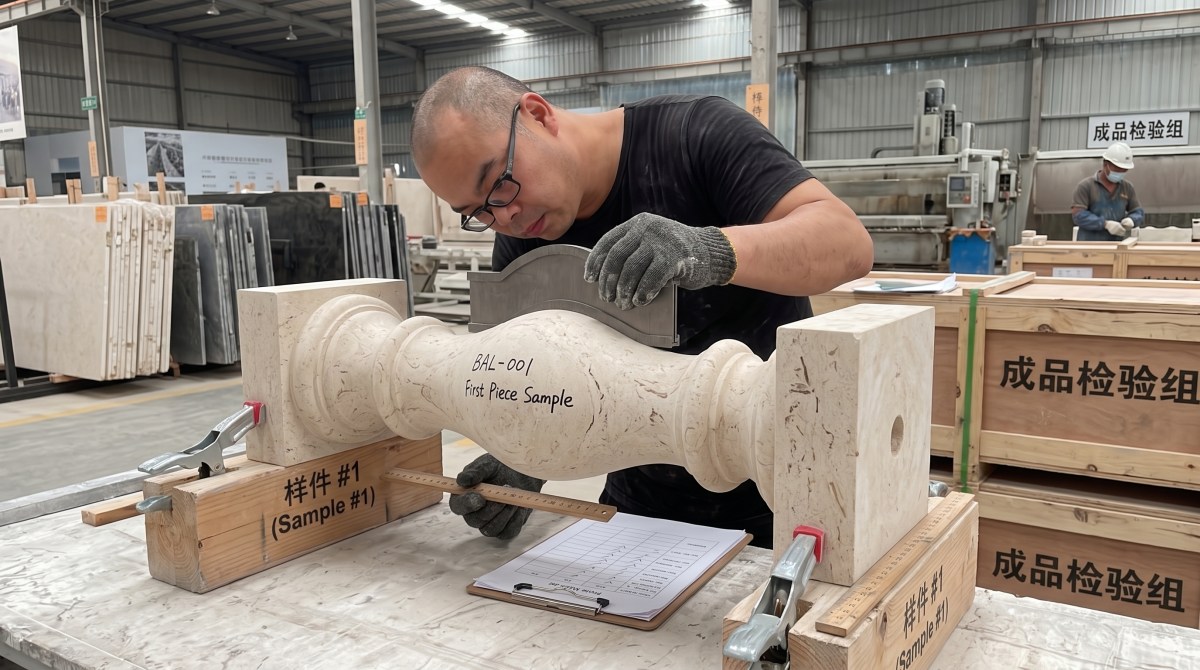

يحتاج مصنّع الأحجار إلى نموذج ذي أبعاد محددة أو عينة رئيسية معتمدة. قد توضح صورة الدرابزين الكلاسيكي النمط، لكنها لا توضح هندسة الإنتاج.

قد تشمل عمليات الفحص الارتفاع الكلي، ومناطق التوصيل العلوية والسفلية، وأقصى عرض للقطاع، وتكرار الشكل، وحالة السطح المرئية. ويظل التباعد الهيكلي والتثبيت والامتثال للمعايير من مسؤولية المصمم والمنفذ المؤهلين للمشروع.

السكة الأساسية أو السفلية

تدعم القاعدة الانتقال البصري بين الدرابزين والأرضية أو الحاجز أو حافة الدرج. وقد تكون عبارة عن سكة متصلة ذات شكل مميز، أو قطع قاعدة منفصلة، ​​أو مزيج من العناصر الحجرية.

ينبغي أن يوضح الرسم كيفية التقاء الدرابزين بالقاعدة، وأين يمكن أن تتجمع المياه أو الحطام في الظروف الخارجية، وكيفية محاذاة المفاصل، وأي الأوجه تبقى مرئية بعد التركيب.

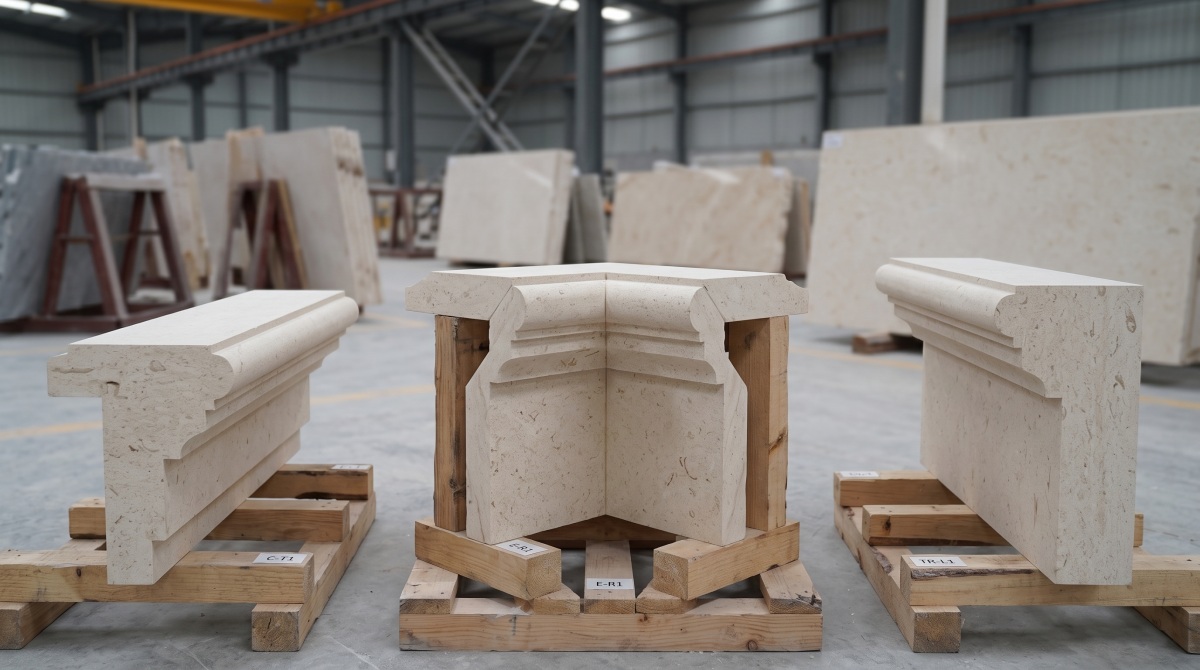

قطع الإنهاء والزاوية والإرجاع

لا تُعدّ القطع المستقيمة المتكررة عادةً الجزء الأصعب. أما شروط النهاية والمنعطفات والتغيرات في المستوى فغالباً ما تنطوي على مخاطر أكبر.

تحتاج هذه القطع إلى معلومات واضحة عن المخطط والقطاع. قد يكون من المستحيل تجميع زاوية تبدو مقبولة بصريًا من الأمام إذا لم يتم تحديد حالة الإرجاع أو الوصلة أو الدعم.

لماذا يُعدّ جدول المكونات مهمًا

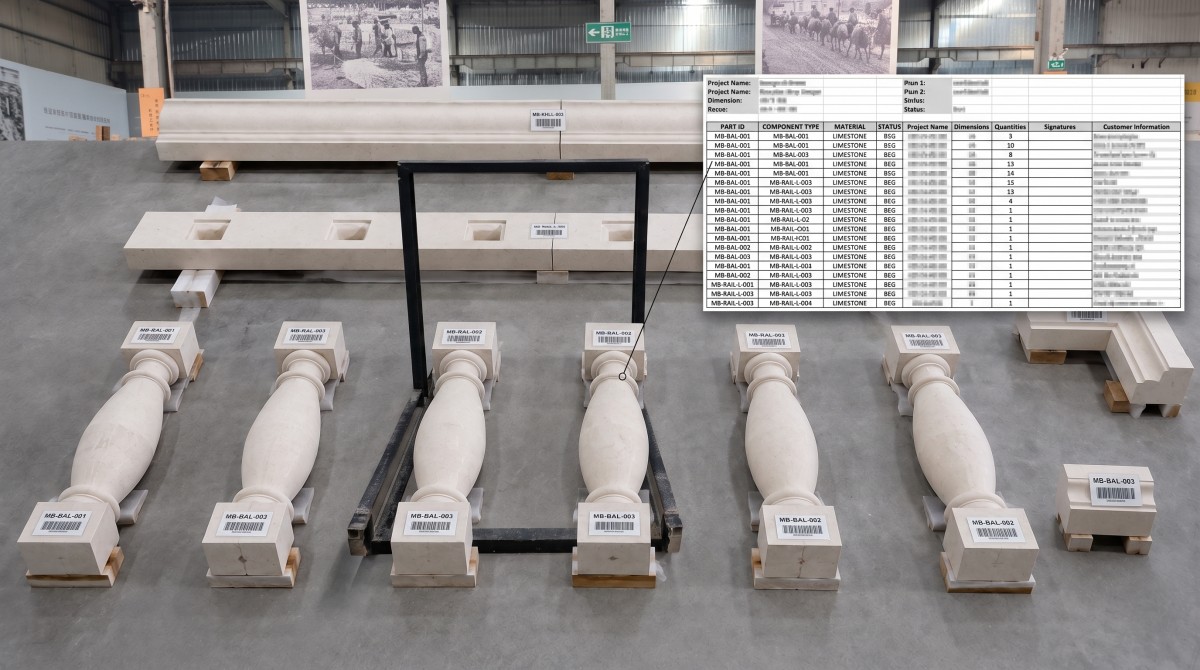

يقوم جدول المكونات بتحويل التصميم إلى حزمة إنتاج قابلة للعد.

ينبغي أن يحدد ما يلي:

· نوع المكون

· الرسم المرجعي

· أبعاد

· كمية

· ينهي

· وجوه مرئية

· رمز الحافة أو الملف الشخصي

· تحديد الموقع أو التسلسل عند الحاجة

· بدل الاستبدال إن وجد

بدون جدول للمكونات، يمكن أن يتم عد القطع المتكررة بشكل خاطئ، ويمكن التعامل مع القطع النهائية الخاصة على أنها أجزاء قياسية، وقد لا تتبع التعبئة تسلسل التثبيت.

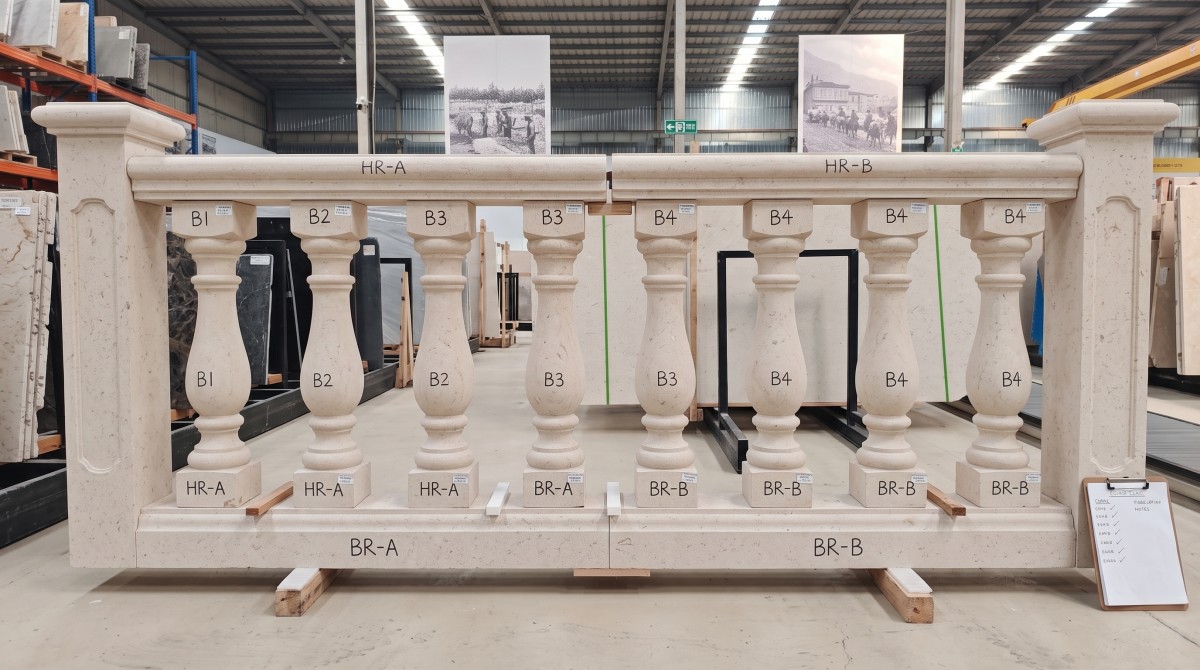

ينبغي أن يجيب وضع الملابس الجافة على أسئلة محددة

لا يُعدّ تركيب أجزاء الدرابزين على سطح جاف دليلاً على الأداء الهيكلي أو جودة التركيب النهائي. إنه أداة مراجعة المصانع.

بالنسبة لمجموعة المكونات، يمكن أن يساعد وضع المكونات بدون طلاء في التحقق مما يلي:

· ما إذا كان شكل الدرابزين يستمر عبر الوصلات

· هل تشترك الدرابزينات المتكررة في الاتجاه البصري المعتمد؟

· هل تتصل القواعد والسكك بالقطع النهائية الصحيحة؟

· ما إذا كانت مكونات الزاوية والعودة موجودة

· هل التسلسل مفهوم قبل التعبئة؟

يجب تثبيت القطع بشكل آمن على منطقة فحص نظيفة ومستوية. لا يجوز نشر رموز ورسومات المشروع السرية في صور التسويق العامة.

لا تزال المواد الطبيعية بحاجة إلى ضبط نطاقها

متى حجر جيري بيج ضوء القمر يُستخدم اللون (المعروف أيضًا باسم بيج مايرا) في الدرابزين، وتستمر الأحافير ولون الخلفية عبر الأسطح المُشكّلة. هذا يُضفي على النظام إحساسًا بالتناسق المادي، ولكنه يعني أيضًا أنه يجب على المشتري الموافقة على مدى التباين المقبول بين المكونات المتكررة.

قد يلفت انتباهك درابزين غني بالأحافير بجوار مجموعة أخرى ذات ألوان أنظف. قد يساعد تناسق الألوان، ولكن لا ينبغي ضمان تطابق الأحجار الطبيعية من قطعة لأخرى.

بالنسبة للعناصر المتكررة المرئية، راجع المكونات التمثيلية بدلاً من صور الألواح المسطحة فقط.

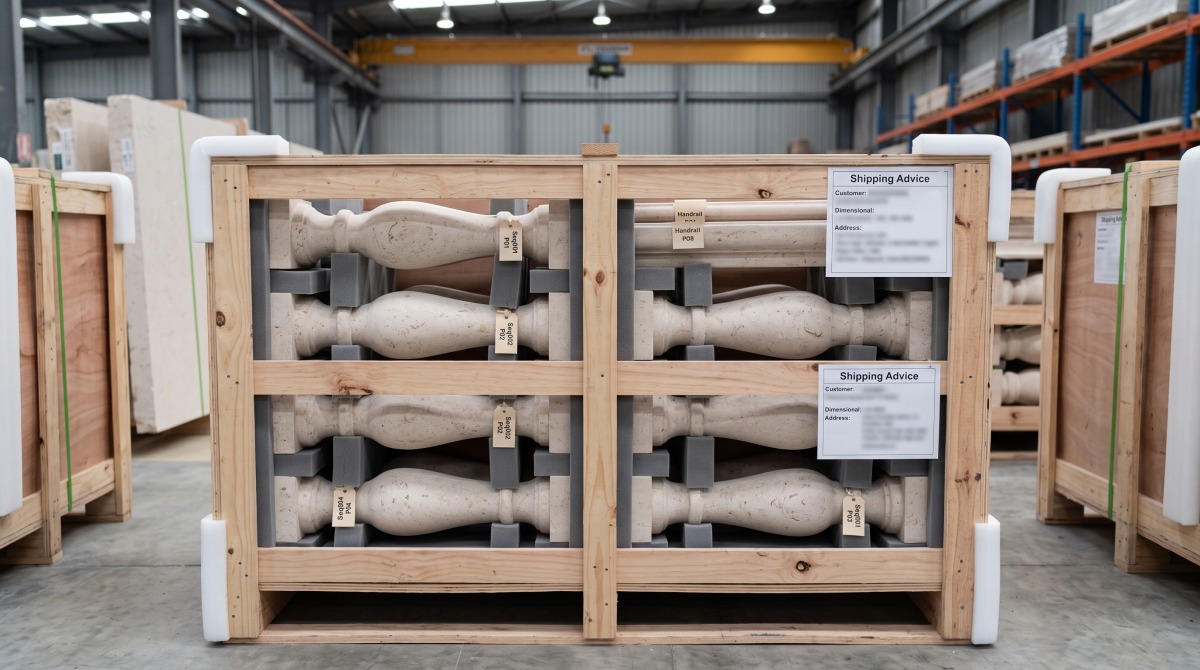

تعبئة مجموعة من المكونات

لا ينبغي تعبئة القطاعات والدرابزينات وقطع القضبان الطويلة مثل البلاط المسطح العادي.

يجب مراعاة ما يلي عند التعبئة:

· دعم مستقر

· الفصل بين الأسطح النهائية

· حماية للزوايا والأجزاء البارزة

· تقييد الحركة

· تحديد واضح لمجموعات المكونات

· تفريغ عملي ووصول إلى الموقع

يقلل التغليف من مخاطر المناولة ولكنه لا يزيلها تمامًا. يجب على المشتري وفريق الموقع التخطيط لعمليات الرفع والتخزين والتركيب وفقًا لوزن وشكل وهشاشة المكونات الفعلية.

ما الذي يجب إرساله للمراجعة؟

للحصول على درابزين من الحجر الجيري بلون بيج ضوء القمر أو تفاصيل معمارية ذات صلة، أرسل:

1. مخطط وواجهة

2. قسم الدرابزين

3. رسم الدرابزين أو نموذج معتمد

4. تفاصيل القاعدة والاتصال

5. شروط الزاوية والنهاية والعودة

6. كميات

7. ينهي

8. ترقيم المكونات المطلوبة

9. متطلبات الوجهة والتعبئة

بإمكان شركة أولي ستون مراجعة ما إذا كانت المعلومات كافية لإعداد مناقشة حول التصنيع وتقديم عرض سعر. ولا تغني هذه المراجعة عن التصميم الإنشائي أو قياس الموقع أو هندسة التركيب.
