في العديد من مشاريع الحجر، لا تنجم الأخطاء الأكثر تكلفة عن مادة الحجر نفسها، بل عن الرسومات غير الواضحة قبل بدء الإنتاج.

قد تكون قطعة الحجر جميلة، وقد يمتلك المصنع آلات جيدة، وقد يقوم المورد بتغليف الطلب بعناية. ولكن إذا لم يتم فحص رسومات ورشة الحجر قبل الإنتاج بشكل صحيح، فقد تكون النتيجة النهائية غير مرضية.

مقاس خاطئ. حافة خاطئة. موضع ثقب خاطئ. اتجاه الدرج خاطئ. تسلسل ألواح الحائط خاطئ. فتحة سطح العمل خاطئة. رمز الغرفة خاطئ. اتجاه العروق خاطئ. كمية خاطئة.

هذه ليست تفاصيل صغيرة. في المشاريع الحقيقية، يمكن أن يؤدي رسم خاطئ واحد إلى تأخير التركيب، وزيادة تكلفة الشحن الجوي، والتسبب في أعمال استبدال، أو إجبار المقاول على إجراء تعديلات محفوفة بالمخاطر في الموقع.

بالنسبة لمشتري الأحجار الدوليين، فإن مراجعة الرسومات التنفيذية ليست مجرد خطوة فنية، بل هي خطوة للتحكم في المخاطر التجارية.

1. ما هي رسومات ورشة الأحجار؟

الرسومات الخاصة بورشة الحجر هي الرسومات التنفيذية المستخدمة لتحويل فكرة التصميم إلى إنتاج فعلي.

وهي تختلف عن الرسومات المعمارية العامة.

تُظهر الرسومات المعمارية مفهوم التصميم، والأبعاد، والتخطيط، والمساحة المُخصصة. أما رسومات ورشة الأحجار فيجب أن تتجاوز ذلك، إذ يجب أن تُوضح للمورد والمصنع بدقة كيفية تصنيع كل قطعة، وترقيمها، وتشطيبها، وتغليفها، وتركيبها.

عادةً ما تتضمن رسومات ورش الأحجار الجيدة ما يلي:

اسم المادة

نوع الحجر

• الانتهاء

الحجم

• السماكة

الكمية

• رمز الغرفة أو المنطقة

رقم القطعة

تفاصيل الحافة

• موضع الثقب

• موضع القطع

• تفاصيل الأخدود أو الفتحة

علامة الاتجاه

الوجه المرئي

• اتجاه الوريد إذا لزم الأمر

• وضعية المفصل

تسلسل التثبيت

• مرجع التعبئة

بالنسبة لطلبات الألواح البسيطة، قد لا تكون الرسومات التنفيذية ضرورية. ولكن بالنسبة للأحجار المقطوعة حسب المقاس، والسلالم، وأسطح العمل، وألواح الجدران، وتصاميم الأرضيات، وحمامات الفنادق، ومكاتب الاستقبال، ومحيط المصاعد، أو قطع الأحجار المصممة حسب الطلب، تصبح الرسومات ضرورية.

هذا هو المكان الذي يتواجد فيه المحترفون تنسيق رسم مورد الأحجار يصبح ذا قيمة. لا ينبغي للمورد أن يقتصر دوره على بيع الحجر فقط، بل عليه أن يساعد في تقليل الأخطاء بين مراحل التصميم والتصنيع والتعبئة والتركيب.

2. لماذا ينبغي على المشترين مراجعة الرسومات قبل الإنتاج؟

يعتقد بعض المشترين أن مراجعة الرسومات تقع على عاتق المورد. وهذا صحيح جزئياً فقط.

يمكن للمورد التحقق من وضوح الرسم الهندسي اللازم للتصنيع. ولكن يجب على المشتري أو المقاول أو المصمم أو فريق الموقع التأكد من مطابقة الرسم الهندسي لظروف المشروع الفعلية.

قد لا يعلم المورد ما يلي:

• القياس النهائي للموقع

• التغييرات التي أجراها المقاول

• تغيرات في سمك الجدار

تغييرات الخزائن

• تعديلات السباكة

• تغييرات مستوى الأرضية

• مواضع الإطار المعدني

تفاصيل باب المصعد

تغييرات فتحات الإضاءة

• تعديلات التصميم المعتمدة من قبل المالك

إذا وافق المشتري على الرسم الخاطئ، فقد ينتج المصنع بالضبط ما تمت الموافقة عليه - ولكن قد لا تزال القطع لا تتناسب مع الموقع.

لذا، لا ينبغي التعامل مع الموافقة على الرسومات على أنها مجرد توقيع سريع، بل يجب أن تكون مراجعة دقيقة وشاملة لرسومات تصنيع الأحجار قبل البدء في عملية القطع.

ليس الهدف إبطاء المشروع، بل الهدف هو تجنب إنتاج الحجر الخاطئ بسرعة أكبر.

3. ابدأ بأحدث أبعاد الموقع

قبل التحقق من الجمال أو اللون أو اتجاه العروق، يجب على المشتري أولاً التأكد مما إذا كان الرسم يستخدم أحدث أبعاد الموقع.

قد يبدو هذا واضحاً، ولكنه أحد أكثر مصادر أخطاء مشاريع الحجر شيوعاً.

في العديد من المشاريع، لا يتطابق الرسم المعماري الأصلي مع حالة الموقع النهائية. قد يتم تعديل الجدران، وتسوية الأرضيات، وتغيير الخزائن، ونقل الهياكل الفولاذية، وتغيير مواقع نقاط السباكة. وقد يُعاد النظر في التصميم بعد اختيار المواد.

إذا تم إنتاج الحجر من رسم قديم، فقد لا تظهر المشكلة إلا أثناء التركيب.

ينبغي على المشترين التحقق مما يلي:

هل تستند هذه الرسومات إلى القياسات النهائية للموقع؟

• من قام بقياس الموقع؟

متى تم قياس الموقع؟

• هل تم فحص مستويات الجدران والأرضيات؟

هل تم تركيب الخزائن والأبواب والمصاعد والهياكل المعدنية المدمجة مسبقاً؟

هل هذه الأبعاد نهائية أم أنها لا تزال عرضة للتغيير؟

هل يُسمح بوجود هوامش خطأ في التركيب؟

• هل يوضح الرسم ما إذا كانت الأبعاد هي الأحجام النهائية أم أحجام الفتحات التقريبية؟

في مشاريع الحجر، لا تكفي الأبعاد "شبه الصحيحة". فالحجر ليس قماشاً أو طلاءً أو ورق جدران، ولا يمكن تمديده ليناسب الموقع.

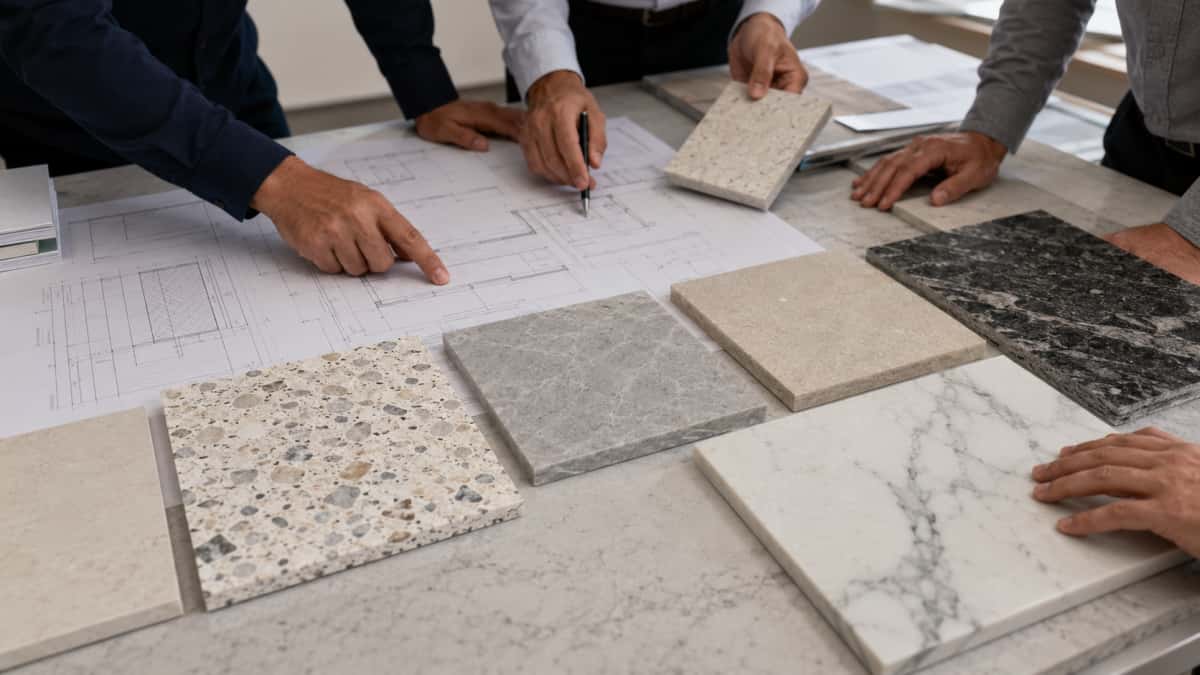

4. تأكد من نوع المادة قبل الموافقة على التفاصيل

تتطلب أنواع الأحجار المختلفة منطقاً مختلفاً في الرسم.

لا يُعدّ الرسم التخطيطي للرخام الطبيعي مماثلاً للرسم التخطيطي لحجر الكوارتز. كما أن تصميم أرضية الترازو يختلف عن تصميم لوحة جدارية من الحجر المُلبّد. ولا ينبغي مراجعة تفاصيل تكسية الحجر الجيري بنفس طريقة مراجعة سطح حوض غسيل من الرخام الصناعي.

قبل الموافقة على الرسومات، يجب على المشترين التأكد من نوع المادة بالضبط.

رخام طبيعي

بالنسبة للرخام الطبيعي، يجب أن يراعي الرسم التباين الطبيعي، واتجاه العروق، واختيار الألواح، وتسلسل التركيب الجاف، ومتطلبات تطابق الأحجار، والمناطق الظاهرة. إذا كان المشروع يتطلب نمطًا متصلًا عبر الجدران أو الأرضيات، فيجب توضيح ذلك قبل بدء الإنتاج.

A مراجعة رسم ورشة الرخام الطبيعي لا ينبغي أن يقتصر السؤال على "هل الحجم صحيح؟" بل ينبغي أن يشمل أيضاً "هل سيكون التصميم النهائي منطقياً من الناحية البصرية؟"

جرانيت

تركز رسومات الجرانيت عادةً على الحجم والسماكة والتشطيب وتفاصيل الحواف وطريقة التثبيت والتركيب العملي. بالنسبة للواجهات الخارجية والأرضيات والسلالم والمناطق ذات الحركة المرورية العالية، يجب أن توضح الرسومات بوضوح السماكة والتشطيب المقاوم للانزلاق إن لزم الأمر والحواف المكشوفة واتجاه التركيب.

الجرانيت متين، لكن المتانة لا تحل محل دقة الرسم.

حجر الكوارتز

يُستخدم حجر الكوارتز بكثرة في أسطح المطابخ، وأسطح الحمامات، والجزر، وطاولات البارات، والأسطح التجارية. في هذه التطبيقات، يجب أن تُظهر الرسومات بوضوح الفتحات، وفتحات الصنابير، وفتحات الأحواض، وملامح الحواف، والجدار الخلفي، والبروز، وموضع الوصلات، ومتطلبات الدعم.

ل تأكيد رسم سطح طاولة من حجر الكوارتزينبغي على المشتري إيلاء اهتمام خاص لمواقع الثقوب وزوايا القطع. حتى لوح الكوارتز الجميل قد يفشل المشروع إذا كان قطع الحوض أو الموقد غير صحيح.

الرخام الصناعي / الرخام المُجمّع

يُختار الرخام الصناعي والرخام المُجمّع عادةً للحصول على لون مُتحكّم به، ومظهر يُحاكي الرخام، وللاستخدامات الداخلية التجارية، وألواح الجدران، والأرضيات، وأسطح العمل، والقطع المُقطّعة حسب المقاس. يجب أن تُؤكّد الرسومات حجم القطعة، والتشطيب، والسُمك، وصقل الحواف، وتجانس الدفعة، ورموز الغرف، وتسلسل التركيب.

ل رسومات مشاريع الرخام الصناعي والرخام المُجمّعينبغي أن تركز مراجعة الرسومات على دقة الإنتاج القابلة للتكرار وفصل المناطق بوضوح. وهذا أمر بالغ الأهمية خاصةً عند استخدام العديد من القطع المتشابهة في غرف الفنادق أو الشقق أو الممرات التجارية أو المساحات الداخلية للمتاجر.

حجر الترازو

ينبغي أن تراعي رسومات الترازو التخطيط، وخطوط الوصلات، والتحكم في الحجم، والتوازن البصري الإجمالي، وتشطيب السطح، والألواح الجانبية، وتفاصيل الدرج، ونقاط الانتقال مع المواد الأخرى.

ل تخطيط حجر الترازو والتحكم في حجمهلا ينبغي للمشتري الاكتفاء بفحص الأبعاد فقط، بل عليه أيضاً التأكد من أن التصميم يخلق مجالاً بصرياً متوازناً بعد التركيب.

الحجر المتكلس

ينبغي أن تراعي رسومات الحجر المتلبد حجم اللوحة، والتعامل مع الألواح الرقيقة، ومخاطر القطع، وحماية الزوايا، والدعم، ونظام التركيب، ومدى انكشاف الحواف، وسلامة النقل. تتطلب ألواح الحجر المتلبد كبيرة الحجم تخطيطًا دقيقًا قبل التصنيع والتركيب.

لا ينبغي أن يفترض الرسم أنه يمكن التعامل مع اللوحة مثل بلاطة صغيرة عادية.

الحجر الجيري

ينبغي أن تراعي رسومات الحجر الجيري السماكة، والتشطيب، وتفاصيل الحواف، وطريقة التثبيت، ومتطلبات العزل، والمسام، والملمس الطبيعي، وبيئة الاستخدام. بالنسبة لتكسية الجدران، والأعمدة، والمدافئ، أو العناصر المعمارية، يجب أن تُظهر الرسومات أيضًا السطح المرئي ونمط الوصلات.

يتميز الحجر الجيري بمظهر معماري أكثر نعومة، لكن المشروع لا يزال بحاجة إلى وضوح تقني دقيق.

5. تحقق من جميع المقاسات، وليس فقط المقاس الرئيسي.

تحدث العديد من أخطاء الرسم لأن أكبر بُعد فقط هو الذي يتم فحصه.

قد يؤكد المشتري الطول والعرض ولكنه يغفل التفاصيل الأصغر: مسافة الثقوب، وارتداد الحافة، وعمق الأخدود، وارتفاع اللوح الخلفي، وزاوية نصف القطر، وحافة الدرج، واتجاه اللوحة، أو فجوة الوصلة.

بالنسبة لرسومات الأحجار المقطوعة حسب المقاس، يجب مراجعة كل بُعد مهم.

ينبغي على المشترين التحقق مما يلي:

• الطول الإجمالي

• العرض الكلي

• السماكة

الحجم النهائي

الوجه المرئي

• الاتجاه الأيسر والأيمن

• موضع الثقب

• فتحة حوض المطبخ أو الموقد

قطر فتحة الصنبور

• ارتفاع حافة الجدار الخلفي

• شكل الحافة

عمق الأخدود

موقع الفتحة

• عمق مداس الدرج

• ارتفاع الناهض

• تفاصيل الأنف

• وصلة لوح الحائط

• ارتفاع التنورة

متطلبات التسامح

غالباً ما لا يكمن الخطأ في البُعد الكبير، بل في البُعد الصغير الذي لم يقم أحد بفحصه.

ينبغي على المراجعة الاحترافية التريث عند تلك التفاصيل قبل بدء الإنتاج.

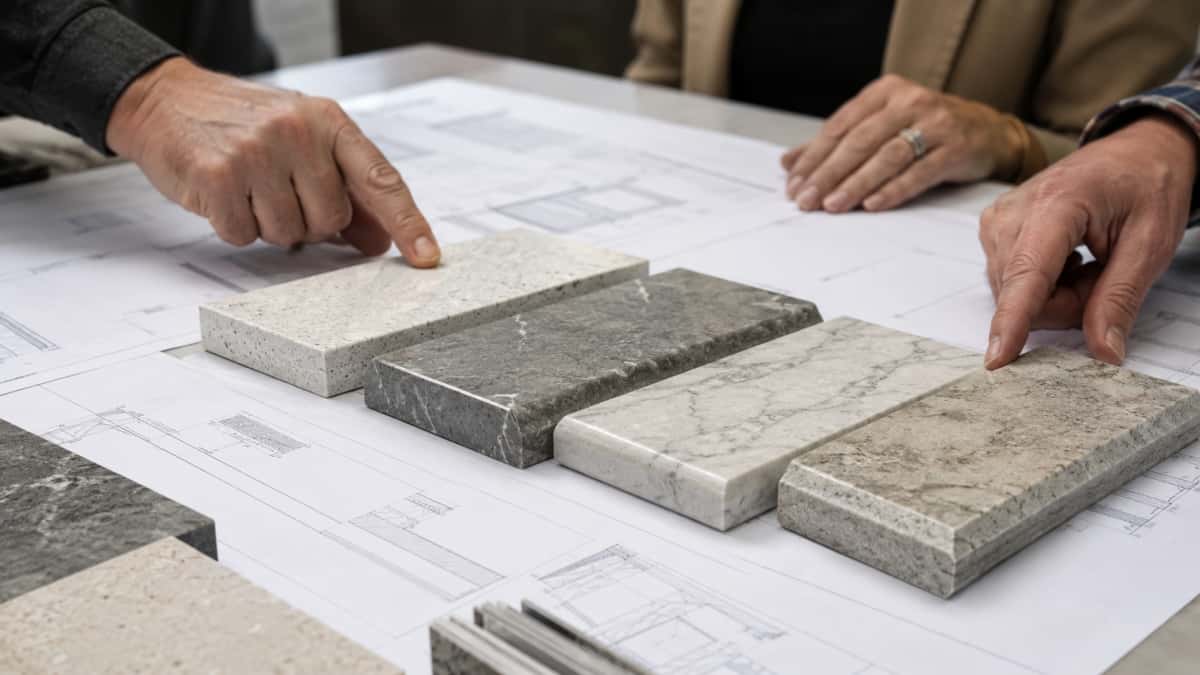

6. يجب إظهار تفاصيل الحواف بوضوح

يُعد تأكيد تفاصيل حواف الحجر أحد أهم أجزاء مراجعة الرسم.

تؤثر الحواف على المظهر والسلامة والتكلفة وطريقة التصنيع والتغليف والتركيب. قد تجعل تفاصيل الحافة غير المناسبة سطح الطاولة يبدو رخيصًا، والدرج يبدو غير آمن، وسطح حوض الغسيل لا يتناسب مع الخزانة، أو لوحة الحائط تبدو غير مكتملة.

يجب أن يوضح الرسم بوضوح ما إذا كانت الحافة:

حافة مصقولة مستقيمة

حافة ناعمة

حافة مشطوفة

بولنوز

نصف أنف الثور

حافة مشطوفة

حافة مغلفة

حافة مشطوفة

زاوية مستديرة

حافة أخدودية

حافة مصقولة مرئية

حافة غير مصقولة مخفية

ينبغي على المشتري أيضاً التأكد من الحواف التي ستكون مرئية بعد التركيب.

هذا الأمر مهم لأن ليس كل حافة تحتاج إلى نفس التشطيب. فالحافة المخفية داخل الخزانة تختلف عن الحافة الأمامية الظاهرة. كما أن حافة الدرج تختلف عن حافة جانب لوحة الحائط. وحافة طاولة الاستقبال تختلف عن حافة بلاط الأرضية.

إذا لم يُظهر الرسم الحواف المرئية والمخفية بوضوح، فقد يقوم المصنع بتلميع الجوانب الخاطئة أو ترك الحافة الخاطئة غير مكتملة.

7. تحتاج الفتحات والثقوب إلى عناية خاصة

تستحق رسومات القطع الخاصة بأسطح العمل الحجرية وأسطح الزينة اهتمامًا خاصًا لأن الأخطاء يصعب إصلاحها بعد الإنتاج.

قد يكون سطح العمل مناسبًا من حيث الحجم والمادة، ولكن إذا كانت فتحة الحوض غير مناسبة، فقد يصبح غير قابل للاستخدام. وقد يبدو سطح خزانة الحمام مثاليًا، ولكن إذا لم تتطابق فتحات الصنبور مع تجهيزات الحوض، فقد يتوقف المشروع في الموقع.

قبل الموافقة على الرسومات، يجب على المشترين التأكد مما يلي:

نموذج الحوض

نوع الحوض

• تركيب سفلي أو تركيب علوي

• نموذج موقد الطهي

رقم فتحة الصنبور

قطر فتحة الصنبور

• المسافة من الحافة الخلفية

• المسافة من الحافة الجانبية

نصف قطر القطع

• تقوية الزوايا إذا لزم الأمر

• موضع لوحة الحماية الخلفية

• عودة الجدار

• بروز

• وضعية المفصل

• دعامة الخزانة

• ما إذا كانت الأجهزة نهائية

إن الطريقة الأكثر أماناً هي التحقق من رسومات القطع مقابل المعلومات الفعلية للحوض والصنبور والمغسلة والأجهزة.

لا توافق على تصميمات الأحجار المقطوعة بناءً على الذاكرة فقط.

8. الاتجاه مهم أكثر مما يتوقعه العديد من المشترين

لا يمكن دائمًا عكس القطع الحجرية.

قد تحتوي اللوحة على جانب أيمن وجانب أيسر. وقد تحتوي قطعة الدرج على واجهة أمامية وخلفية. وقد يحتوي سطح المغسلة على جانب جداري وجانب مكشوف. وقد تحتاج لوحة الحائط الرخامية إلى تحديد اتجاه العروق. وقد يعتمد تصميم التطابق المتناظر كليًا على التسلسل.

يجب أن يوضح الرسم الاتجاه بوضوح.

تشمل العلامات المفيدة ما يلي:

الجانب الأمامي

الجانب الخلفي

الجانب العلوي

الجانب السفلي

الوجه المرئي

• وجه مصقول

اتجاه الوريد

• تعليمات التركيب

جانب الغرفة

• جانب الجدار

رقم التسلسل

• اتجاه يسار / يمين

يُعد هذا الأمر بالغ الأهمية بشكل خاص عندما يتضمن المشروع رخامًا طبيعيًا، أو ألواحًا متطابقة، أو سلالم، أو قطعًا منحنية، أو كسوة أعمدة، أو محيطات مصاعد، أو ألواح جدارية مصممة خصيصًا.

إذا لم يتم تحديد الاتجاه، فقد ينتج المصنع الحجم الصحيح، ولكن قد لا يعرف القائم بالتركيب كيفية وضع القطعة.

تركيب قطعة صحيحة في الاتجاه الخاطئ لا يزال خطأ في المشروع.

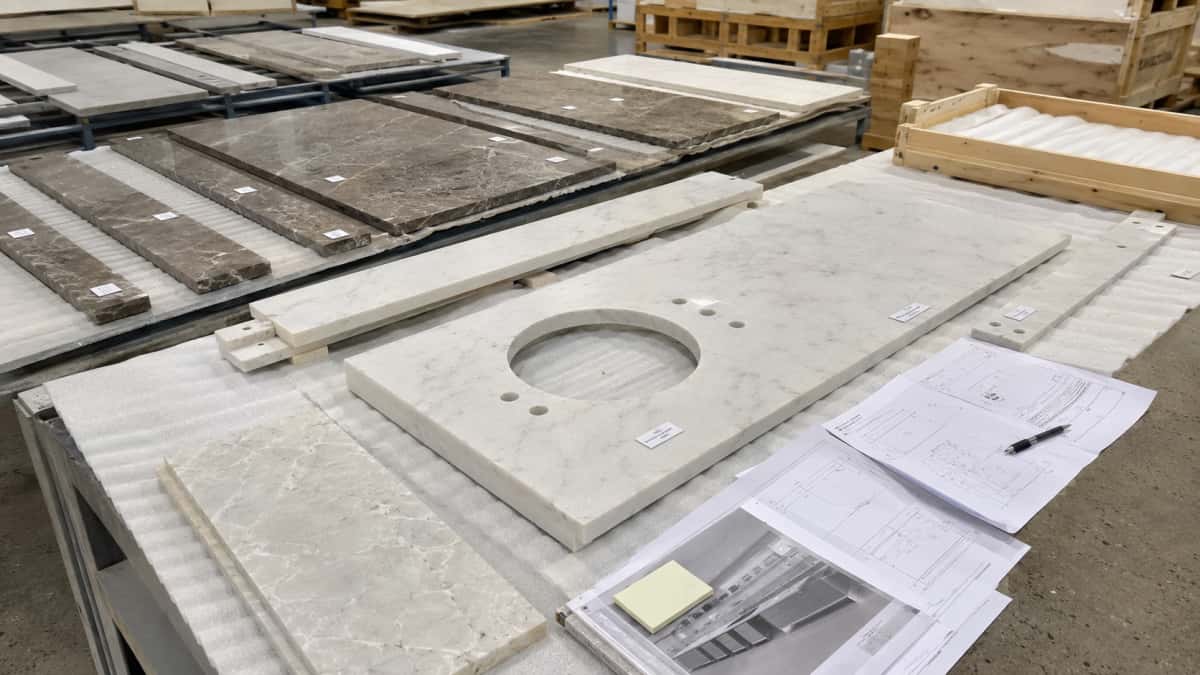

9. يجب أن تتطابق الكمية وترقيم القطع مع خطة التعبئة

لا ينبغي فصل الرسومات التنفيذية عن منطق التعبئة والتغليف.

بالنسبة للمشاريع الدولية، وخاصة شحنات الحاويات، يجب أن يتطابق رقم القطعة مع قائمة التعبئة ورقم الصندوق. يساعد هذا فريق الموقع على تحديد القطعة الصحيحة بعد وصولها.

ينبغي على المشتري التحقق مما إذا كانت الرسومات تتضمن ما يلي:

رقم القطعة

• رمز المنطقة

رمز الغرفة

رقم الطابق

الكمية

• رقم الصندوق إن وجد

تسلسل التثبيت

• علامة على القطعة البديلة أو الاحتياطية إذا لزم الأمر

في مشاريع الفنادق والشقق والفيلات والمراكز التجارية والكازينوهات والمطارات والمكاتب والمباني العامة، قد تبدو العديد من القطع متشابهة. وبدون ترقيم، يمكن لفرق الاستلام والتركيب خلطها بسهولة.

يُقلل التنسيق الجيد في الرسم من الارتباك لاحقاً.

لهذا السبب يجب أن يرتبط تقييم الرسم بـ القدرة على تصنيع الأحجار حسب المقاسلا يقتصر التصنيع على قطع الحجر فحسب، بل يشمل أيضاً تحويل الرسومات والملصقات والتعبئة وتفاصيل الإنتاج إلى نظام مشروع قابل للتنفيذ.

10. لا توافق على الرسومات غير الواضحة

الرسم الخطير ليس بالضرورة خاطئاً دائماً. أحياناً يكون ببساطة غير واضح.

الرسومات غير الواضحة تخلق افتراضات. والافتراضات تخلق أخطاء.

لا ينبغي للمشترين الموافقة على الرسومات التي لا توضح بوضوح ما يلي:

المادة الدقيقة

• تشطيب دقيق

• السماكة الدقيقة

• الحجم الدقيق

تفاصيل الحواف

الوجوه المرئية

• مواقع الثقوب

أبعاد القطع

الكمية

أرقام القطع

منطقة التركيب

• الاتجاه

تاريخ المراجعة

• حالة الموافقة

يجب إعادة الرسم الذي يحتوي على تفاصيل ناقصة للتوضيح قبل الإنتاج.

هذا ليس تعنتاً، بل هو حماية للمشروع.

إذا كانت التفاصيل مهمة في الموقع، فيجب أن تكون مرئية في الرسم قبل التصنيع.

11. تحقق من نظام التحكم في المراجعات بعناية

في المشاريع الحقيقية، تتغير الرسومات.

هذا أمر طبيعي.

تبدأ المشكلة عندما يتم استخدام النسخة الخاطئة للإنتاج.

قبل الموافقة، يجب على المشتري التأكد مما يلي:

هل هذه أحدث نسخة منقحة؟

• من أصدرها؟

• من قام بفحصه؟

ما الذي تغير عن الإصدار السابق؟

هل تم إلغاء الإصدارات القديمة بشكل واضح؟

هل استلم المورد أحدث نسخة؟

هل أكد المصنع أحدث إصدار قبل البدء بالقطع؟

هل وافق المقاول على النسخة النهائية؟

تُعد إدارة المراجعات مهمة بشكل خاص عندما تتم الاتصالات عبر البريد الإلكتروني، وواتساب، ووي تشات، وملفات PDF، وملفات CAD، ولقطات الشاشة.

لا تكفي لقطة الشاشة دائمًا للإنتاج. يجب أن يكون الرسم النهائي المعتمد واضحًا ومؤرخًا ومُحكمًا.

إذا قام عدة أشخاص بإرسال نسخ مختلفة في نفس الوقت، فإن مخاطر الإنتاج تزداد بسرعة.

12. مراجعة الوصلات والانتقالات مع المواد الأخرى

نادراً ما يوجد الحجر بمفرده في أي مشروع.

وهو يتصل بالمعادن والخشب والزجاج والأبواب والخزائن والمصاعد والعزل المائي والإضاءة وألواح الجدران والسجاد والبلاط والأنظمة الميكانيكية.

ينبغي أن تأخذ الرسومات التنفيذية هذه التحولات في الاعتبار.

ينبغي على المشترين التحقق مما يلي:

• حيث يلتقي الحجر بالمعدن

• حيث يلتقي الحجر بالخشب

• حيث يلتقي الحجر بالزجاج

• حيث يلتقي الحجر بالخزانة

• حيث يلتقي الحجر بطلاء الجدار

• حيث يلتقي الحجر بالسجاد

• حيث يلتقي الحجر بالبلاط

• حيث يلتقي الحجر بباب المصعد

• حيث يلتقي الحجر بأخدود الإضاءة

• حيث يلتقي الحجر بنظام الصرف

• عند التقاء الحجر بطبقة العزل المائي

تحدث العديد من مشاكل الموقع عند نقاط الانتقال، وليس في منتصف البلاطة.

على سبيل المثال:

قد لا يتوافق سطح حوض الغسيل مع الخزانة.

قد يتعارض قائم الدرج مع الزخارف المعدنية.

قد تغطي لوحة الحائط فتحة الإضاءة.

قد يعيق بروز سطح العمل فتح الدرج.

قد لا يتوافق تصميم الأرضية مع المدخل.

قد يتعارض تركيب الألواح الحجرية مع ألواح الجدران.

ينبغي أن توضح الرسومات نقاط الاتصال هذه قبل الإنتاج.

13. من الذي يجب أن يوافق على الرسومات؟

لا ينبغي ترك الموافقة على الرسومات لشخص واحد إذا كان المشروع معقدًا.

قد تتضمن عملية الموافقة العملية ما يلي:

مشتري المشروع

المقاول

شخص قياس الموقع

المثبت

مصمم أو مهندس معماري

• الفريق الفني للمورد

فريق إنتاج المصنع

•ممثل المالك إذا لزم الأمر

ليس من الضروري أن يعلق كل شخص على كل تفصيل، ولكن ينبغي على الأشخاص المناسبين مراجعة التفاصيل المتعلقة بمسؤولياتهم.

على سبيل المثال:

• يقوم المصمم بفحص المظهر والتصميم والتفاصيل المرئية.

• يقوم المقاول بفحص أبعاد الموقع وظروف التركيب.

• يقوم الفني المختص بالتركيب بفحص منطق التثبيت وتسلسله.

• يتحقق المشتري من الكمية والمواد والنطاق التجاري.

• يتحقق المورد مما إذا كان من الممكن تصنيع الرسم.

• يقوم المصنع بفحص جدوى الإنتاج.

إذا كان المشروع صغيراً، يمكن أن تكون العملية بسيطة. أما إذا كان المشروع كبيراً، فينبغي أن تكون الموافقة على الرسومات أكثر رسمية.

القاعدة الأهم هي: يجب على الشخص الذي يوافق على الرسم أن يفهم ما تتم الموافقة عليه.

14. قائمة مراجعة عملية قبل الموافقة على رسومات ورشة الأحجار

قبل بدء الإنتاج، يجب على المشترين التحقق من النقاط التالية:

1. هل اسم المادة صحيح؟

2. هل نوع الحجر صحيح؟

3. هل التشطيب صحيح؟

4. هل السماكة صحيحة؟

5. هل تستند الأبعاد إلى أحدث قياسات الموقع؟

6. هل جميع المقاسات معروضة بوضوح؟

7. هل تفاصيل الحواف معروضة بوضوح؟

8. هل تم تحديد الحواف المرئية والمخفية؟

9. هل مواقع الثقوب صحيحة؟

10. هل أبعاد الفتحة صحيحة؟

11. هل تفاصيل الحوض والصنبور والمغسلة والأجهزة نهائية؟

12. هل الاتجاهات إلى اليسار واليمين واضحة؟

13. هل تم تحديد اتجاه الوريد عند الحاجة؟

14. هل يتم عرض تسلسلات مطابقة الكتب أو تسلسلات الوضع الجاف إذا لزم الأمر؟

15. هل أرقام القطع مضمنة؟

16. هل يتم تضمين رموز الغرف أو رموز المناطق؟

17. هل الكمية مطابقة للطلب؟

18. هل تم فحص المفاصل ونقاط الانتقال؟

19. هل هذه أحدث نسخة معدلة من الرسم؟

20. هل وافق الشخص المختص على الرسم؟

21. هل يفهم المورد الموافقة بوضوح؟

22. هل أكد المصنع ذلك قبل بدء الإنتاج؟

لن تحل هذه القائمة كل مشاكل المشروع، لكنها قد تقلل من العديد من الأخطاء التي يمكن تجنبها.

15. متى ينبغي على المشترين طلب المساعدة من المورد؟

ينبغي على المشترين طلب المساعدة من المورد عندما تكون الرسومات غير مكتملة، أو عندما لا يكون سلوك المادة مفهوماً بشكل كامل، أو عندما قد تؤثر ظروف الموقع على عملية التصنيع.

لا ينبغي للمورد أن يحل محل المهندس المعماري أو فني التركيب. ولكن يمكن لمورد الأحجار ذي الخبرة أن يساعد في تحديد المخاطر العملية قبل بدء الإنتاج.

من الأسئلة المفيدة التي يمكن طرحها ما يلي:

هل تفاصيل الحافة هذه مناسبة للمادة المختارة؟

• هل هذا القطع قريب جدًا من الحافة؟

هل حجم هذه اللوحة آمن للاستخدام؟

• هل يجب وضع هذا التصميم الرخامي على السطح الجاف قبل التعبئة؟

هل هذا السُمك مناسب للتطبيق؟

هل ينبغي تقسيم هذا الجزء إلى أقسام أصغر؟

• هل تسلسل التعبئة واضح للتثبيت؟

هل هناك تفاصيل تحتاج إلى تأكيد نهائي للموقع؟

هل هناك مخاطر في الإنتاج من هذا الرسم؟

لا يكتفي الموردون الجيدون بقبول الرسومات فحسب، بل يقرؤونها أيضاً.

بالنسبة للمشترين الذين يُعدّون مشروعًا يتضمن أرضيات حجرية، أو ألواح جدران، أو سلالم، أو أسطح مطابخ، أو أسطح مغاسل، أو قطعًا مصممة حسب الطلب، فمن الأفضل أن تواصل مع أولي ستون لمراجعة الرسم قبل بدء الإنتاج بدلاً من حل المشاكل التي يمكن تجنبها بعد قطع الحجر بالفعل.

وهنا تأتي الفكرة الأخيرة

الرسومات الفنية الخاصة بالأحجار ليست مجرد أوراق. إنها بمثابة حلقة الوصل بين التصميم والمواد والتصنيع والتعبئة والتركيب.

إذا كانت الرسومات واضحة، فإن المشروع يتمتع بفرصة أكبر بكثير للسير بسلاسة. أما إذا كانت الرسومات غامضة، فلن تحمي حتى المواد الجيدة والآلات المتطورة المشروع من الأخطاء.

يحتاج الرخام الطبيعي إلى ضبط دقيق للعروق والتصميم. يحتاج الجرانيت إلى تشطيب وسماكة ووضوح حواف عملي. يحتاج حجر الكوارتز إلى قطع دقيقة وتفاصيل دقيقة لأسطح العمل. يحتاج الرخام الصناعي والرخام المُجمّع إلى تحكم دقيق في الحجم والكمية. يحتاج حجر الترازو إلى تصميم متوازن وتوازن في الركام. يحتاج الحجر المُلبّد إلى معالجة الألواح وتخطيط القطع. يحتاج الحجر الجيري إلى فهم دقيق للتشطيب والحواف والملمس الطبيعي.

أفضل وقت لاكتشاف مشكلة في الرسم هو قبل بدء الإنتاج.

بعد القطع، قد يكون الحجر جميلاً بالفعل - ولكنه قد يكون خاطئاً أيضاً.
